HP3542多路電阻測試儀概述HP3542多路電阻測試儀是和普科技全新推出的一款高精度電阻測試儀，測試方式可切換兩線或者四線，最大可以實現兩線48路電阻測試和四線24路電阻測試?；诮?jīng)典型號CHT3542電阻儀完全相同的電路設計，儀器抗干擾性能突出，非常適合配套自動化設備完成自動測試。 HP3542多路電阻測試儀特性?既可以單路測試又可以多路測試?內阻范圍20mΩ~10MΩ，精度±0.0

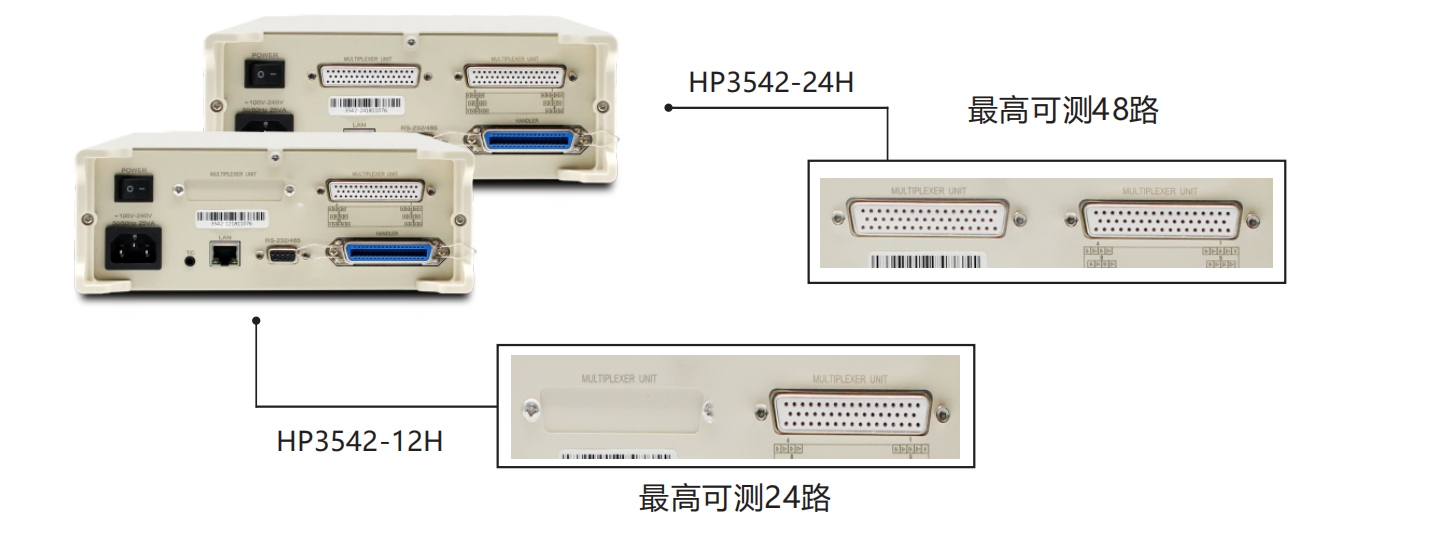

HP3542多路電阻測試儀是和普科技全新推出的一款高精度電阻測試儀，測試方式可切換兩線或者四線，最大可以實現兩線48路電阻測試和四線24路電阻測試?；诮?jīng)典型號CHT3542電阻儀完全相同的電路設計，儀器抗干擾性能突出，非常適合配套自動化設備完成自動測試。
?既可以單路測試又可以多路測試
?內阻范圍20mΩ~10MΩ，精度±0.01%rdg.±0.001%f.s.
?測試速度最高可達快速2.2ms
具有熱電勢補償功能(OVC)
低功率電阻測量
測試線開路檢查
具有自動測試功能
外部I/O接口，LAN接口，RS232接口，特別適合配套自動化設備完成自動測試
型 號 | HP3545 | HP3542 |
顯 示 | 3.5英寸TFT-LCD | |
測試參數 | 直流電阻 | |
分辨率 | 0.01μΩ | 0.1μΩ |
測試范圍 | [LP OFF時]量程10mΩ~1000MΩ，12檔切換 [LP ON時]量程1000mΩ~1000Ω，4檔切換 | 20mΩ~10MΩ，10檔切換 |
測試電流 | DC 1A~1μA以下，[LP ON 時]DC 1mA~5μA | DC 1A-0.5uA |
測量精度 | ±0.01%rdg.±0.001%f.s. | |
測試速度 | 快速2.2ms，中速(50Hz：21ms，60Hz：18ms)，慢速1(102ms)，慢速2(202ms) | |
量 程 | 10mΩ/100mΩ/1000mΩ/10Ω/100Ω/1000Ω/10kΩ/ 100kΩ/1000kΩ/10MΩ/100ΜΩ/1000ΜΩ | 20mΩ/200mΩ/2000mΩ/20Ω/200Ω/2000Ω/ 20kΩ/200kΩ/2000ΚΩ/10ΜΩ |
信號源 | 1A DC；DC：最大5.5V | |
溫 度 | 范圍:-10℃~99.9℃；精度：±0.50℃ | 范圍：-10℃~60℃；精度：1℃ |
精度保證濕度范圍 | 23℃±5℃，80RH以下 | |
校 正 | 全量程內短路清零 | |
比較器 | 10檔分選；實現HIGH/IN/LOW 分選 | |
內部數據保存 | 搭配電腦軟件記錄測試數據 | |
觸發器 | 內部觸發，外部觸發，I/O觸發，手動觸發，總線觸發 | |
其他功能 | 測試線異常檢測(詳情見產品說明書） | |
接 口 | 外部I/O接口，模擬輸出接口，LAN接口，RS232接口 | 外部I/O接口，LAN接口，RS232接口 |
電 源 | 電壓：100VAC~240VAC；AC頻率：50Hz~60Hz；額9定功率：40VA | |
尺寸與重量 | 325mm*215mm*96mm；重量：2kg | |
附 件 | CHT9348、PB36頭、CHT9344、CHT9800、電源線、CHT9341X-12（僅CHT3542多路測試儀） | |
