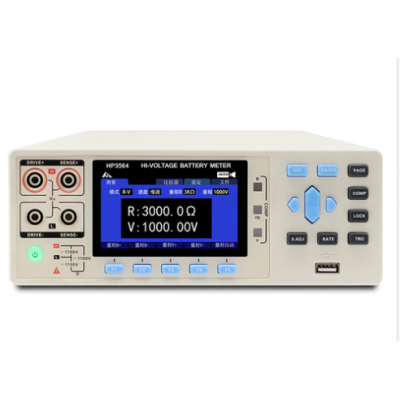

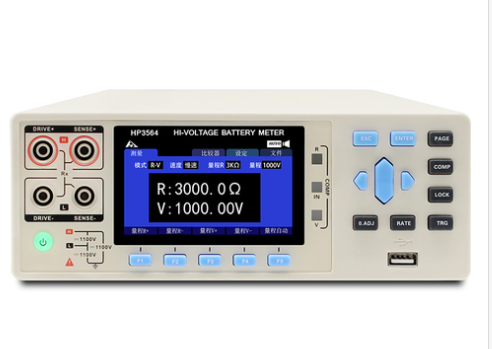

HP3564高精度電池內阻測試儀概述HP3564系列是一種高精度、寬量程，采用高性能微處理器控制的電池內阻測試儀。無論是趨向大型化低阻化的鋰電池，還是高電壓應用增長中的電池組，面對不斷發展的電池生產行業，該儀器能同時高速檢查內部電阻(IR)和電池電壓(OCV)。該產品分辨率高、穩定性好、測試周期短、外形精致、功能強 大、接口豐富、適用于產品研發和自動化產線。 HP3564高精度電池內阻測
HP3564系列是一種高精度、寬量程，采用高性能微處理器控制的電池內阻測試儀。無論是趨向大型化低阻化的鋰電池，還是高電壓應用增長中的電池組，面對不斷發展的電池生產行業，該儀器能同時高速檢查內部電阻(IR)和電池電壓(OCV)。該產品分辨率高、穩定性好、測試周期短、外形精致、功能強 大、接口豐富、適用于產品研發和自動化產線。
? 內阻最小分辨率0.1μΩ，電壓最小分辨率10μV
? 最小測試周期僅需10mS
? 最高測試電壓可達1000V
HP3564與HP3563系列的外觀與性能相同，僅測試電壓不同
內阻最小分辨率0.1μΩ，電壓最小分辨率10μV
最小測試周期僅需10mS
最高測試電壓可達1000V
標配各種接口適用于自動化測試設備
抗干擾能力強
交流四端子法，高精度測低電阻
具有自動測試功能
用于高壓電池組和電池模塊檢查
用于各種電池高速量產檢查
用于大中小型(低阻抗)元件檢查和高速量產檢查
用于燃料電池組檢查
用于電池的研究開發測量
同時高速檢查內部電阻(IR)和電池電壓(OCV)
型 號 | HP3563 | HP3563A | HP3563B | HP3564 | |
顯 示 | 3.5英寸 TFT-LCD顯示 | ||||
測試參數 | 交流電阻、直流電壓 | ||||
內阻 | 基本精度 | 0.30% | |||
范 圍 | 0.1μΩ ~3kΩ | ||||
電壓 | 基本精度 | 0.01%+0.001%FS | |||
范 圍 | 10μV~60V | 10μV-300V | 10μV-800V | 10μV-1000V | |
信號源 | 測量電流頻率：1kHz±0.2Hz；開路電壓：<5V；測試電流：<100mA 交流電阻、直流電壓 | ||||
量 程 | 3mΩ,30mΩ,300mΩ,3Ω,30Ω,300Ω,3kΩ；7檔全量程自動或手動測試模式 | ||||
測試速度 | 100次/秒，50 次/秒，20 次/秒，3 次/秒 | ||||
校 準 | 全量程內短路清零 | ||||
比較器 | 30組記錄，4檔分選，檔計數 | ||||
其他功能 | 數據導出,儲存在U盤中 | ||||
觸發模式 | 內部觸發、手動觸發、外部觸發、總線觸發、自動觸發 | ||||
接 口 | 外部I/O接口、RS-232/485接口 、以太網接口 、U盤接口 | ||||
電 源 | 電壓: 100VAC~256VAC；頻率: 50Hz~60Hz | ||||
額定功率 | 15VA | ||||
尺 寸 | 325 mm*215 mm*96.5 mm | ||||
重 量 | 3 kg | ||||
附 件 | CHT9363A、CHT9800、PB36頭、電源線；CHT934X-12-1.5m（僅CHT3563/A多路測試儀） | ||||
