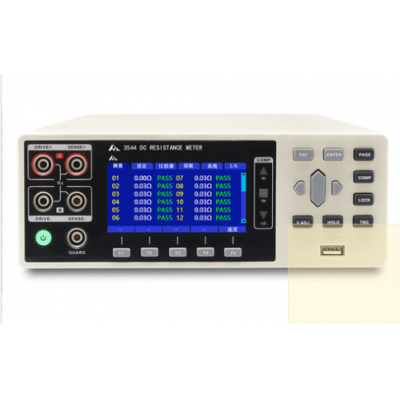

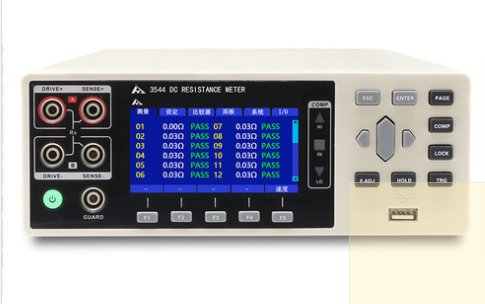

CHT3544多路直流電阻測試儀概述CHT3544多路直流電阻測試儀是多通道測試，測試方式可切換兩線或者四線，最大可以實現兩線48路電阻測試和四線24路電阻測試?；诮?jīng)典型號CHT3544電阻儀完全相同的電路設計，儀器抗干擾性能突出，非常適合配套自動化設備完成自動測試。 CHT3544多路直流電阻測試儀特性CHT3544多路電阻測試儀既可以單路測試又可以多路測試； 測試線兩線四線可切換模
CHT3544多路直流電阻測試儀是多通道測試，測試方式可切換兩線或者四線，最大可以實現兩線48路電阻測試和四線24路電阻測試?；诮?jīng)典型號CHT3544電阻儀完全相同的電路設計，儀器抗干擾性能突出，非常適合配套自動化設備完成自動測試。
CHT3544多路電阻測試儀既可以單路測試又可以多路測試； 測試線兩線四線可切換模式，兩線單卡最大24路，四線單卡最大為12路；兩線雙卡最大48路，四線雙卡最大為24路； 多通道測試，最多四端子24處測試
多通道測試，最多四端子24處測試
豐富的接口適用于自動化設備
300mA電流測試
具有自動測試功能
CHT3544-12/24H能夠保證測試精度， 0.1μΩ~3.3MΩ的測試范圍，0.02%的基本精度可以滿足大多數的電阻測試應用場合
| 型 號 | 通 道 | 適用方式 | 量 程 | 精度 |
| CHT3548 | 單路 | 手持式 | 3mΩ—3MΩ | 0.1%±10讀數(3mΩ, 30mΩ,3MΩ)， 0.05%±4讀數(300kΩ)， 0.02%±2讀數(其它量程) |
| CHT3544 | 臺式 | |||
| CHT3544-2H | 2路 | |||
| CHT3544-12H | 12路 | |||
| CHT3544-24H | 24路 |
CHT3544多路應用于三相馬達線圈的測量;連接器、線束的檢查;繼電器觸點的檢查;電池端子熔接部分的檢查。
| 型 號 | CHT3548 | CHT3544 |
| 顯 示 | 4.3英寸VDF屏顯示 | 3.5英寸TFT-LCD |
| 測試參數 | 直流電阻、溫度 | |
| 基本精度 | 0.1%±10讀數(3mΩ,30mΩ,3MΩ),0.05%±4讀數(300kΩ),0.02%±2讀數(其它量程)） | |
| 分辨率 | 0.1μΩ | |
| 量 程 | 3mΩ/30mΩ/300mΩ/3Ω/30Ω/300Ω/3kΩ/30kΩ/300kΩ/3MΩ | |
| 測試速度 | 5次/秒（平均次數可選） | 快速(50HZ:20ms;60HZ:18ms),中速（50ms）慢速(200ms) |
| 信號源 | 1A DC | 1A DC ；DC：最大5.5V |
| 溫 度 | 范圍：-10℃~60℃ 精度：±1℃ | |
| 校 正 | 全量程內短路清零 | |
| 比較器 | 實現HIGH/IN/LOW 分選 | 10檔分選；實現HIGH/IN/LOW 分選 |
| 內部數據保存 | 可記錄2400組測試數據 | 搭配電腦軟件記錄測試數據 |
| 觸發模式 | 內部觸發、自動觸發 | 內部觸發，外部觸發，手動觸發，總線觸發 |
| 其他功能 | 偏置電壓補償；材料溫度補償功能；熱電勢補償功能；導體長度換算功能；(詳情見產品說明書） | 溫度補償功能；電源頻率設置； 熱電勢補償功能(詳情見產品說明書） |
| 接 口 | USB接口 外部觸發口 | 外部I/O接口，LAN接口，RS232接口，RS485接口 |
| 電 源 | 12V/1700mAh鋰電池或8節干電池 | 電壓:100VAC~256VAC；頻率:50Hz-60Hz |
| 額定功率 | 2.5W | 10W |
| 尺 寸 | 208mm*52mm*120mm ; | 325mm*215mm*96.5mm |
| 重 量 | 0.81kg | 2kg |
| 附 件 | CHT9363A、CHT9348、充電器、 CHT0370、 CHT0390、鋰電池、USB | CHT9344、CHT9348、CHT9800、PB36頭、電源線 |
