類型

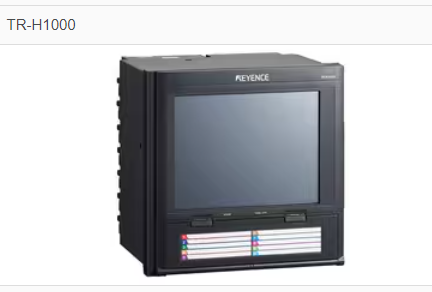

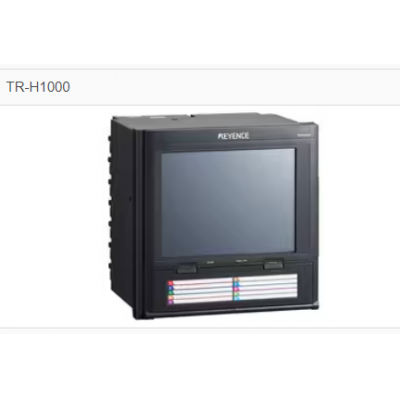

配備打印機的觸摸型面板記錄儀
10 英寸 面板安裝型

顯示

10.4 英寸 TFT 液晶
640 x 480(VGA)

背光燈

方式

白色 LED

壽命

約 70000 小時(25°C)

觸摸屏

作動力

0.8N以下

壽命

1000 萬次以上

主體緩存容量

700 MB(不揮發)

擴展內存

USB 閃存*1

接口

Ethernet

100BaseTX

串行通訊

RS422A/RS485

可以連接的單元臺數

測量單元

10臺

2臺

I/O單元

4臺

1臺

最大測量頻段數

溫度/電壓

80ｃｈ*2

16 ch*2

脈沖

8ch*2

4 ch*2

Modbus

128ch

演算

32ch

最大輸入輸出點數

輸出

32點*2

8 點*2

輸入

16點*2

4 點*2

時間軸精度

±5 ppm

日歷計時器精度

±15 秒/月(25°C)

顯示語言

日語/英語/中文 (簡體) /中文 (繁體)

聯網功能

FTP 客戶端／FTP 服務器
SMTP 客戶端(電子郵件發信)
HTTP 服務器(Web 服務器)
DHCP 客戶端、
SNTP 服務器／SNTP 客戶端
ModbusTCP(客戶端／服務器)*3
ModbusRTU(主動／從動)*3

耐電壓

電源端口-FG端口?盒子之間

1500 VAC(50/60 Hz)1 分鐘

絕緣電阻

電源端口-FG端口?盒子之間

5 M?以上(500 VDC)

使用面板厚度

2mm 至 26mm

打點記錄功能

記錄方式

點線 6 種色帶

記錄顏色

紅色 / 藍色 / 綠色 / 黑色 / 紫色 / 褐色

記錄紙

有效記錄寬度 : 180 mm
全長 : 20 ｍ

最大記錄頻段數

48ch

24ch

打點周期

自動/最快
最快時 : 5 秒/2 ch 至 60 秒/48 ch*4

記錄紙供給速度

1 mm/h 至 1500 mm/h(1 mm 步驟) / 12.5 mm/h

波形記錄

標準打點/包絡打點

文字記錄

刻印指定時間/手動刻印
(時間、測量值、CH 名稱、
標尺、警報、走紙速度)、
刻印注釋、刻印警報、
刻印打點 CH 名稱、刻印設定表、
打開面板時刻印、
設定切換時刻印、在打點開始時刻印*5

其他的功能

平假名/漢字(Shift JIS)刻印、
設定范圍打點、追加打點、
打開面板檢測功能
預觸發打點、油墨色帶余量顯示、
記錄紙余量顯示、
記錄紙缺紙檢測功能

額定

電源電壓

24 VDC ±10 %、紋波 (P-P) 10 % 以下

消耗電流

2.3 A 以下

1.8 A 以下

環境抗耐性

外殼防護級

IP54*6

環境溫度

0 至 +50 °C

相對濕度

20 至 85 % RH (無凝結)*7

抗震性

符合 JIS B 3502 (IEC 61131-2)

重量

約 7.6 kg*8

約 2.9 kg*8
