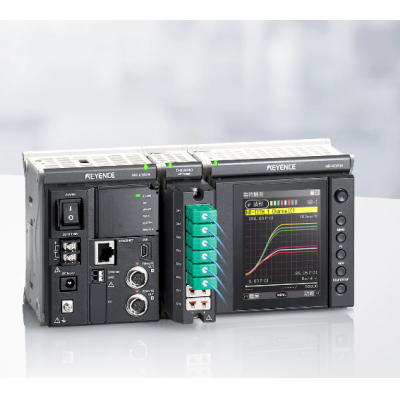

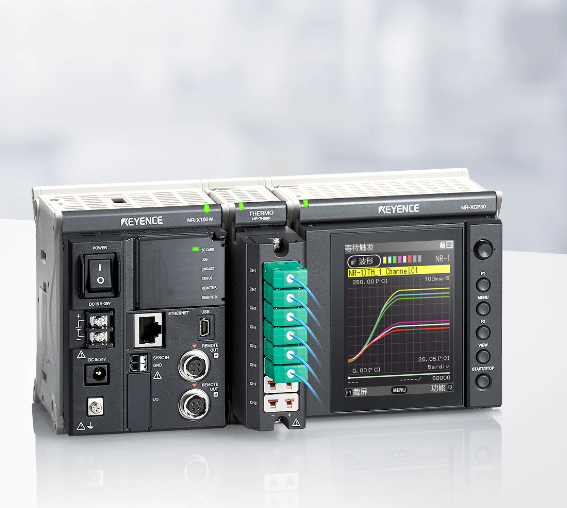

日本NR-X數據采集儀 / 記錄儀數據采集儀介紹：NR-X 系列具備了數據采集儀應具備的“操作簡單、便于攜帶、滿足各種測量需求”等功能的產品。具有超小、超輕量的手掌大小尺寸，支持8 種測量模塊，還可進行最多576 Ch的多通道測量。另外，支持省配線系統，可大幅削減配線工時。使用時不必擔心配線工時或配線錯誤、斷線時的復原作業等。當然還采用了輔助設定的幫助功能以及一目了然的圖標，以便初學者也可“輕松”
日本NR-X數據采集儀 / 記錄儀數據采集儀介紹：
NR-X 系列具備了數據采集儀應具備的“操作簡單、便于攜帶、滿足各種測量需求”等功能的產品。具有超小、超輕量的手掌大小尺寸，支持8 種測量模塊，還可進行最多576 Ch的多通道測量。另外，支持省配線系統，可大幅削減配線工時。使用時不必擔心配線工時或配線錯誤、斷線時的復原作業等。當然還采用了輔助設定的幫助功能以及一目了然的圖標，以便初學者也可“輕松”操作。而且，可從AC、DC、電池中選擇電源模塊，憑借大容量鋰離子電池可采集最長800 分鐘的數據。使用無線LAN 模塊傳送數據，不易受測量場所的接線限制。
型號 | NR-X100 | |||
圖像 |
| |||
技術規格(PDF) | ||||
主機緩沖存儲器容量 | 50 M 數據*1 | |||
擴展存儲器 | SD 卡（SD/SDHC）*2 | |||
PC 接口 | USB | USB mini B 連接器，符合USB2.0 Hi speed 標準 一臺PC 最多可同時與4 臺設備進行USB 連接（通過ID 開關切換） | ||
Ethernet | RJ-45 連接器，100Base-TX（支持AUTO MDI/MDIX）*3 | |||
無線LAN | 使用專屬無線LAN 模塊NR-XW1 連接 IEEE802.11b/g/n*3 | |||
網絡功能 | FTP 客戶端功能、FTP 服務器功能、SNTP 客戶端功能 | |||
顯示、操作 | 連接專屬控制面板NR-XCP30 進行操作，或連接PC 通過WAVE LOGGER X 進行操作 | |||
擴展遠程模塊連接 | 遠程連接專屬連接器 × 2（遠程OUT A 端口、B 端口） | |||
測量模塊 連接臺數 | 主站數據采集模塊組 | 最多8 臺模塊*4 | ||
連接遠程模塊時合計 | 最多72 臺模塊*5 | |||
連續采集 速度 | 主站數據采集模塊組 | 最大100 kHz/ 采集通道數*6 | ||
連接遠程模塊時合計 | 最大500 kHz/ 采集通道數*6*7 | |||
模塊間同步 | 主站數據采集模塊組 測量模塊間 | ±1 μs 以下*8 | ||
主站數據采集模塊- 各遠程 模塊/ 耐環境測量模塊間 | ||||
時間軸精度 | ±50 ppm（23° C ±3° C）各個遠程組之間使用同一時間，并且可以與SNTP 服務器時間同步 | |||
同步觸發 輸入（ SYNC 輸入） | 功能規格 | ?作為外部觸發輸入（標準模式）及同步采集輸入（記錄模式）使用 | ||
輸入規格 | ?無電壓輸入時：ON 電壓1.0 V 以下（短路電流1 mA typ）、OFF 電流0.1 mA 以下 | |||
控制輸入 | 共通規格 | ?輸入形式：雙向電壓輸入 ?最大額定值：30 VDC、最小ON 電壓：10 VDC、最大OFF 電流：0.2 mA | ||
個別規格 | ?外部觸發輸入（TRG IN）：邊沿輸入 ?采集開始/ 停止輸入（START IN）：電平輸入（僅當外部控制模式時有效） | |||
控制輸出 | 共通規格 | ?輸出形式：光電MOS 繼電器輸出 ?最大額定值：36 VDC、輸出電流50 mA 以下（9 點合計300 mA 以下） | ||
個別規格 | ?觸發輸出（TRG OUT）：N.O. 輸出、單穩輸出 ?系統錯誤輸出（SYS ERR）：N.C. 輸出 ?報警輸出（ALARM）：N.O. 輸出 | |||
電源 | ?專屬AC 適配器NR-XU1、或9 V 至36 VDC（包含紋波）/ 最大72 W（連接到DC 電源端子臺。9 V 時8.0 A 以下，24 V 時3.0 A 以下，36 V 時2.0 A 以下） | |||
電源 | 消耗功率 | 8.4 W 以下（連接模塊除外） | ||
環境抗耐性 | 環境溫度 | 0° C 至+40° C | ||
相對濕度 | 10% 至85%RH（無凝結） | |||
重量 | 約490 g（包含OP-88512 ：NR-X100 I/O 端子臺約10 g） | |||
*1 電源OFF 時，不會備份數據。NR-X100 及NR-XR01 各組的可用緩沖存儲器限制為25 M 數據。 | ||||
NR-X 用遠程模塊
型號 | NR-XR01 | |||
圖像 |
| |||
技術規格(PDF) | ||||
擴展遠程連接 | 遠程連接專屬輸入端口 × 1（遠程IN）、輸出端口 × 1（遠程OUT） | |||
測量模塊連接臺數 | 最多8 臺模塊*2 | |||
連續采集速度 | 最大100 kHz/ 采集通道數*3 | |||
測量模塊間同步 | ±1 μs 以下*4 | |||
電源 | 由專屬AC 適配器NR-U5 或主站數據采集模塊NR-X100 供電（無需AC 適配器即可運行） | |||
電源 | 消耗功率 | 約2.9 W | ||
環境抗耐性 | 環境溫度 | 0° C 至+40° C | ||
相對濕度 | 10% 至85%RH（無凝結） | |||
重量 | 約210 g | |||
*1 遠程模塊電纜可連接遠程延長電纜進行延長。系統使用的遠程電纜總長請控制在100 m 以下。主站數據采集模塊—遠程模塊間、各遠程模塊之間的距離請控制在60 m 以下。 | ||||
型號 | NR-TH08*1 | |||
圖像 |
| |||
技術規格(PDF) | ||||
類型 | 高精度溫度電壓測量模塊 | |||
輸入方式 | 浮空不平衡輸入 CH 間、其他模塊（計算機）－輸入CH 間絕緣 熱電阻CH 間不絕緣 | |||
通道數 | 輸入8 ch*2 | |||
測量周期 | 最快采樣周期100 ms（AD 積分時間2 ms）至1 h | |||
AD 轉換方式 | ΔΣ 方式 | |||
AD 分辨率 | 24 bit | |||
A/D 積分時間 | 2 ms、16.7 ms、20 ms | |||
輸入種類 | 電壓 ±50 V、±10 V、±5 V、±1 V、±0.5 V、±0.1 V 熱電偶K、J、E、T、R、S、B、N、C | |||
基準接點補償 | 允許內部/ 外部切換（各模塊分別設定，外部設定時為0° C） | |||
基準接點補償準確度 | ±0.7° C（23° C ±3° C，輸入端子溫度平衡時） | |||
最大輸入電壓 | ±60 V (額定) | |||
輸入阻抗 | 熱電偶/電壓5V范圍以下 | 10 MΩ 以上 | ||
電壓50V、10V范圍 | 約1 MΩ | |||
耐電壓 | 測量輸入端子-系統母線之間 | 1500 VAC（50/60 Hz）1 分鐘 | ||
測量輸入端子相互之間 | 120 Vp-p AC/DC | |||
輸入信號源電阻 | 電壓/熱電偶 | 2 kΩ 以下 | ||
電阻溫度計 | 單線10 Ω 以下（3 線均等） | |||
熱電偶熔斷 | 在熱電偶范圍內檢測到斷線。接通約1 μA 的電流，檢出斷線 | |||
熔斷檢測周期 | 在測量周期進行檢測 | |||
可測量范圍 | ±50 V: -55.00 V 至+55.00 V | |||
測量準確度（AD 積分時間16.7 ms、20 ms） | ±50 V: ±0.05% of rdg ±2 digit | |||
顯示分辨率 | ±50 V: 10 mV | |||
緩沖存儲器 | 200 k 數據 | |||
預熱時間 | 30 分鐘以上*5 | |||
額定值 | 功率消耗 | 1.2 W 以下 | ||
環境抗耐性 | 環境溫度 | 0° C 至+40° C | ||
相對濕度 | 10% 至85%RH（無凝結） | |||
重量 | 約 230 g（ 包含 OP-51582 ：NR-TH08端子臺約 100 g） | |||
*1 上述規格為23° C ±3° C 環境下，經過預熱時間并完成零點調整時的值。 | ||||
型號 | NR-HA08*1 | |||
圖像 |
| |||
技術規格(PDF) | ||||
類型 | 高速模擬量測量模塊 | |||
輸入方式 | 單端輸入/ 平衡差動輸入選擇 | |||
通道數 | 單端8 ch*2（差動4 ch）/ 電流4 ch*3 | |||
測量周期 | 最快采樣周期1 μs（1 MHz）至60 s | |||
AD 轉換方式 | 逐次比較法 | |||
AD 分辨率 | 14 bit | |||
輸入頻率帶寬 | 250 kHz（-3 dB typ） | |||
輸入阻抗 | 電壓 | 1 MΩ ±1% | ||
電流 | 250 Ω ±1% | |||
耐電壓 | 輸入－系統總線間 | 300 VAC（50/60 Hz）1 分鐘 | ||
輸入種類 | 電壓 | ±10 V、±5 V、±2.5 V、±1 V、±0.5 V、±0.25 V | ||
電流 | ±20 mA | |||
最大輸入額定 | 電壓范圍 | ±30 V | ||
電流范圍 | ±30 mA | |||
可測量范圍 | ±10 V: -11.000 V 至 + 11.000 V | |||
測量準確度 | 零點準確度 | ±0.03% of F.S. | ||
DC振幅準確度 | ±0.1% of F.S.（10 V/5 V/2.5 V/20 mA 范圍 16 次平均時，1 V/0.5 V/0.25 V 范圍 128 次平均時） | |||
顯示分辨率 | ±10 V: 1 mV | |||
緩沖存儲器 | 4 M 數據*4 | |||
預熱時間 | 15 分鐘以上 | |||
額定值 | 功率消耗 | 3.3 W 以下 | ||
環境抗耐性 | 環境溫度 | 0 至+40° C | ||
相對濕度 | 10% 至85%RH（無凝結） | |||
重量 | 約150 g | |||
*1 上述規格為23° C ±3° C 環境下，經過預熱時間并完成零點調整時的值。 | ||||
型號 | NR-HV04*1 | |||
圖像 |
| |||
技術規格(PDF) | ||||
類型 | 高速高電壓測量模塊 | |||
輸入方式 | 絕緣單端輸入 CH 間、其他模塊（計算機）—輸入CH 間絕緣 | |||
通道數 | 4 ch*2 | |||
測量周期 | 最快采樣周期1 μs（1 MHz）至60 s | |||
AD 轉換方式 | 逐次比較法 各CH 同時采樣 | |||
AD 分辨率 | 14 bit | |||
輸入頻率帶寬 | 250 kHz（-3 dB 以上） | |||
輸入種類 | ±1000 V、±500 V、±200 V、±100 V、±50 V、±20 V、±10 V、±5 V、±2 V | |||
低通濾波器 | PASS/7 Hz/500 Hz/50 kHz（-12 dB/oct） | |||
最大輸入電壓 | 使用1:1 耐壓探針OP-35409 時 1000 V peak 且700 Vrms 或700 V DC | |||
數字濾波器 | 平均次數1 次至128 次（自動選擇） | |||
耐電壓 | 輸入?系統總線/ 接地間 | 2200 VAC（50/60 Hz）1 分鐘 | ||
連接器類型 | 絕緣型BNC 連接器 | |||
輸入阻抗 | 1 MΩ ±1%、約30 pF | |||
輸入耦合 | AC/DC/AC-RMS/DC-RMS | |||
可測量范圍 | ±1000 V: -1000.00 V 至+1000.00 V | |||
測量準確度 | ±0.1% of F.S. | |||
顯示分辨率 | ±1000 V: 50 mV | |||
緩沖存儲器 | 16 M 數據*4 | |||
預熱時間 | 30 分鐘以上 | |||
RMS 測量功能 | 通道數 | 4 ch | ||
準確度 | 正弦波：20 Hz 至1 kHz ±0.5% of F.S. | |||
最大容許對地電壓 | 使用1:1 耐壓探針OP-35409 時 測量端子、GND 端子 300 Vrms（CAT Ⅱ） | |||
殘余干擾電平 | 0.01% of F.S. LPF 500 Hz（200 μs/S，數字濾波器ON）時（typ.） 0.05% of F.S. LPF PASS 時（typ.） | |||
運算功能 | CH1-CH2 CH3-CH4?。ㄊ褂眠\算功能時，單個CH 不可使用） | |||
共模干擾抑制比 | 80 dB 以上?。―C 至60 Hz 時）（typ.） | |||
額定值 | 功率消耗 | 3 W 以下 | ||
環境抗耐性 | 絕緣電阻 | 500 VDC 10 MΩ 以上 | ||
環境溫度 | 0 至+40° C | |||
相對濕度 | 10% 至85%RH（無凝結） | |||
重量 | 約270 g | |||
*1 上述規格為23° C ±3° C 環境下，經過預熱時間并完成零點調整時的值。 | ||||
型號 | NR-ST04*1*2 | |||
圖像 |
| |||
技術規格(PDF) | ||||
類型 | 應變測量模塊 | |||
輸入方式 | 平衡差動輸入 CH 間不絕緣、其他模塊（計算機）—輸入CH 間絕緣 | |||
通道數 | 4 ch*3 | |||
測量周期 | 最快采樣周期20 μs（50 kHz）至60 s | |||
AD 轉換方式 | 逐次比較法 各CH 同時采樣 | |||
AD 分辨率 | 16 bit | |||
輸入頻率帶寬 | DC 至5 kHz（-3 dB） | |||
最大輸入額定 | ±1.0 V | |||
耐電壓 | 輸入?系統總線/ 接地間 | 1500 VAC（50/60 Hz）1 分鐘 | ||
輸入阻抗 | 1 MΩ 以上 | |||
輸入種類 | 電壓輸入 | ±2 mV、±5 mV、±10 mV、±20 mV、±50 mV | ||
應變輸入 | ±1000 μST、±2000 μST、±5000 μST、±10000 μST、±20000 μST | |||
可測量范圍 | ±50 mV: -55.00 mV 至+55.00 mV | |||
測量準確度 | 增益準確度 | ±0.2% of F.S.（ 低通濾波器 8 Hz 平均20 次 采樣 50 Hz時） | ||
顯示分辨率 | ±50 mV: 10 μV | |||
緩沖存儲器 | 4 M 數據*4 | |||
預熱時間 | 30 分鐘以上 | |||
適用應變片電阻值 | 1/4 橋法 / 半橋法 120 Ω（350 Ω 必須外接電橋盒） | |||
外加電壓 | DC2 V（±0.4%） | |||
平衡調整 | 系統 | 電子式平衡調整（自動平衡） | ||
平衡調整準確度 | ±0. 1% of F.S.（低通濾波器8 Hz 平均20 次 采樣50 Hz 時） | |||
平衡調整范圍 | ±29000 μST（應變輸入時） ±29 mV（電壓輸入時） | |||
應變系數 | 固定為2.0 | |||
低通濾波器 | 屏蔽頻率 | 自動、5 k、3.5 k（3 k）、2 k（1.5 k）、1k（ 750）、500（370）、250（200）、120（100）、60（50）、30（25）、15（12）、8（6）、4（3） Hz | ||
衰減特性 | 五階貝塞爾濾波器 -30 dB/oct | |||
零點穩定度 | 溫度特性 | ±2 μST/° C、±2 μV/° C*5 | ||
經時變化 | ±1.5 μST/8 h、±3 μV/8 h*5 | |||
增益穩定度 | 溫度特性 | ±0.05% of F.S./° C*5 | ||
經時變化 | ±0.3% of F.S./8 h*5 | |||
共模干擾抑制比 | 80 dB 以上（DC 至60 Hz） | |||
額定值 | 功率消耗 | 3.0 W 以下 | ||
環境抗耐性 | 環境溫度 | 0 至+40° C | ||
相對濕度 | 10% 至85%RH（無凝結） | |||
重量 | 約230 g（包含2 個OP-51584 ：NR-ST04 10 極端子臺） | |||
*1 上述規格為23° C ±3° C 環境下，經過預熱時間并完成自動平衡時的值。 | ||||
型號 | NR-CA04*1 | |||
圖像 |
| |||
技術規格(PDF) | ||||
類型 | 加速度測量模塊 | |||
輸入方式 | 電荷輸出型傳感器輸入/ 單端輸入 CH 間不絕緣、其他模塊（計算機）—輸入CH 間絕緣/ 不絕緣切換 | |||
通道數 | 4 ch*2 | |||
測量周期 | 最快采樣周期10 μs（100 kHz）至60 s | |||
AD 轉換方式 | ΔΣ 方式 各CH 同時采樣 | |||
AD 分辨率 | 24 bit | |||
低通濾波器 | PASS/100 Hz/1 kHz/10 kHz（-12 dB/oct） | |||
最大輸入額定 | ±25 V | |||
最大輸入電荷 | ±50,000 pC | |||
耐電壓 | 輸入?系統總線/ 接地間 | 300 VAC（50/60 Hz）1 分鐘 | ||
連接器類型 | 電荷輸出型傳感器輸入：微型（#10-32UNF）/ 電壓輸入、電壓輸出型（前置放大器內置型） | |||
輸入阻抗 | 100 kΩ±1%、約38 pF | |||
輸入種類 | 傳感器輸入 | ±50000 m/s2、±20000 m/s2、±10000 m/s2、±5000 m/s2、±2000 m/s2、 ±1000 m/s2、±500 m/s2、±200 m/s2、±100 m/s2、 | ||
電壓輸入 | ±10 V、±5 V、±2 V、±1 V、±500 mV、±200 mV、±100 mV、±50 mV | |||
輸入耦合 | 傳感器輸入 | 電荷輸出型/ 電壓輸出型（前置放大器內置型）/ 電荷輸出型-RMS/ 電壓輸出型（前置放大器內置型）-RMS | ||
電壓輸入 | AC/DC/AC-RMS/DC-RMS | |||
輸入頻率帶寬 | 電荷輸出型 | 1.5 Hz（-3 dB typ）至45 kHz（±0.5 dB） | ||
電壓輸出型（前置放大器內置型）AC/AC-RMS | 1.0 Hz（-3 dB typ）至45 kHz（±0.5 dB） | |||
DC/DC-RMS | DC 至45 kHz（±0.5 dB） | |||
測量準確度 | 電荷輸出型 | ±0.9% of F.S. [ 傳感器靈敏度] × [ 設定范圍] ≧ 20 pC 時 | ||
電壓輸出型（前置放大器內置型） | ±0.25% of F.S. [ 傳感器靈敏度] × [ 設定范圍] ≧ 200 mV 時 | |||
電壓 | ±10 V 至±100 mV 范圍：±0.1% of F.S. | |||
測量范圍 | ±10 V | 可測量范圍: -11.0000 V 至+11.0000 V, 顯示分辨率: 0.5 mV*3 | ||
±5 V | 可測量范圍: -5.5000 V 至+5.5000 V, 顯示分辨率: 0.2 mV*3 | |||
±2 V | 可測量范圍: -2.2000 V 至+2.2000 V, 顯示分辨率: 100 μV*3 | |||
±1 V | 可測量范圍: -1.1000 V 至+1.1000 V, 顯示分辨率: 50 μV*3 | |||
±500 mV | 可測量范圍: -550.00 mV 至+550.00 mV, 顯示分辨率: 20 μV*3 | |||
±200 mV | 可測量范圍: -220.00 mV 至+220.00 mV, 顯示分辨率: 10 μV*3 | |||
±100 mV | 可測量范圍: -110.000 mV 至+110.000 mV, 顯示分辨率: 5 μV*3 | |||
±50 mV | 可測量范圍: -55.000 mV 至+55.000 mV, 顯示分辨率: 2 μV*3 | |||
±50000 m/s2 | 可測量范圍: -55000 m/s2 至+55000 m/s2, 顯示分辨率: 2 m/s2*3 | |||
±20000 m/s2 | 可測量范圍: -22000 m/s2 至+22000 m/s2, 顯示分辨率: 1 m/s2*3 | |||
±10000 m/s2 | 可測量范圍: -11000 m/s2 至+11000 m/s2, 顯示分辨率: 0.5 m/s2*3 | |||
±5000 m/s2 | 可測量范圍: -5500 m/s2 至+5500 m/s2, 顯示分辨率: 0.2 m/s2*3 | |||
±2000 m/s2 | 可測量范圍:-2200 m/s2 至+2200 m/s2, 顯示分辨率: 0.1 m/s2*3 | |||
±1000 m/s2 | 可測量范圍: -1100 m/s2 至+1100 m/s2, 顯示分辨率: 0.05 m/s2*3 | |||
±500 m/s2 | 可測量范圍: -550 m/s2 至+550 m/s2, 顯示分辨率: 0.02 m/s2*3 | |||
±200 m/s2 | 可測量范圍: -220 m/s2 至+220 m/s2, 顯示分辨率: 0.01 m/s2*3 | |||
±100 m/s2 | 可測量范圍: -110 m/s2 至+110 m/s2, 顯示分辨率: 0.005 m/s2*3 | |||
±50 m/s2 | 可測量范圍: -55 m/s2 至+55 m/s2, 顯示分辨率: 0.002 m/s2*3 | |||
±20 m/s2 | 可測量范圍: -22 m/s2 至+22 m/s2, 顯示分辨率: 0.001 m/s2*3 | |||
±10 m/s2 | 可測量范圍: -11 m/s2 至+11 m/s2, 顯示分辨率: 0.0005 m/s2*3 | |||
±5 m/s2 | 可測量范圍: -5.5 m/s2 至+5.5 m/s2, 顯示分辨率: 0.0002 m/s2*3 | |||
±2 m/s2 | 可測量范圍: -2.2 m/s2 至+2.2 m/s2, 顯示分辨率: 0.0001 m/s2*3 | |||
±1 m/s2 | 可測量范圍: -1.1 m/s2 至+1.1 m/s2, 顯示分辨率: 0.00005 m/s2*3 | |||
緩沖存儲器 | 16 M 數據*4 | |||
預熱時間 | 30 分鐘以上*5 | |||
運算功能 | 一重積分（速度轉換）、二重積分（位移轉換） | |||
傳感器輸入靈敏度設定范圍 | 電荷輸出型 | 0.01000 pC/（m/s2）至999.9 pC/（m/s2） | ||
電壓輸出型 (前置放大器內置型) | 0.01000 mV/（m/s2）至999.9 mV/（m/s2） | |||
抗混疊濾波器 | fc= 采樣頻率 × 49% -100 dB at 采樣頻率 | |||
共模干擾抑制比 | 80 dB 以上（DC 至60 Hz 時）（typ.） | |||
串擾噪聲抑制比 | 100 dB 以上（typ.） | |||
高通濾波器 | PASS/10 Hz（-12 dB/oct） | |||
斷線檢測功能 | 有（僅限電壓輸出型（前置放大器內置型）） | |||
斷線檢測周期 | 約200 ms | |||
RMS 振幅準確度 | 正弦波：20 Hz 至1 kHz ±0.5% of F.S. | |||
殘余干擾電平 | 電荷輸出型 | ±0.01% of F.S.（typ.） [ 傳感器靈敏度] × [ 設定范圍] ≧ 50 pC 時 | ||
電壓輸出型（前置放大器內置型） | ±0.05% of F.S.（typ.） [ 傳感器靈敏度] × [ 設定范圍] ≧ 200 mV 時 | |||
電壓 | 10 V 至200 mV 范圍：±0.01% of F.S.（typ.） | |||
傳感器供應電源 | 22 V ±10%/4 mA ±20% | |||
TEDS信息 | 傳感器信息讀取 | |||
額定值 | 功率消耗 | 3.8 W 以下 | ||
環境抗耐性 | 環境溫度 | 0 至+40° C | ||
相對濕度 | 10% 至85%RH（無凝結） | |||
重量 | 約270 g | |||
*1 上述規格為23° C ±3° C 環境下，經過預熱時間并完成零點調整時的值。 | ||||
型號 | NR-FV04*1 | |||
圖像 |
| |||
技術規格(PDF) | ||||
類型 | 脈沖測量模塊 | |||
輸入方式 | 絕緣單端輸入 CH 間、其他模塊（計算機）—輸入CH 間絕緣 | |||
通道數 | 4 ch*2 | |||
測量周期 | 最快采樣周期1 μs（1 MHz）至60 s | |||
AD 轉換方式 | 逐次比較法 各CH 同時采樣 | |||
AD 分辨率 | 14 bit | |||
輸入頻率帶寬 | 250 kHz（-3 dB 以上） | |||
低通濾波器 | PASS、1.5 kHz、15 kHz、50 kHz | |||
脈沖輸入 | 輸入種類 | 脈沖頻率、脈沖計數（單相輸入） | ||
最大輸入電壓 | ±700 V*3 | |||
閾值電壓 | +100 V、+50 V、+20 V、+10 V、+5 V、+2.5 V、+1 V、+500 mV、+250 mV、+100 mV、+50 mV、0 V | |||
最小脈寬 | ON、OFF 均為2 μs 以上 | |||
滯后 | AUTO、100 mV、500 mV、5 V | |||
脈沖分頻 | 1 至64 分頻（可以1 分頻為單位進行設定） | |||
輸入耦合 | DC- 上升沿、DC- 下降沿、AC- 上升沿、AC- 下降沿 | |||
數字濾波器 | 脈沖頻率：平均次數1 次至32768 次（自動選擇） 脈沖計數：無 | |||
預測功能 | 預測運算、停止預測（OFF、×1.5、×3、×5、×8、×16） | |||
傳感器用電源 | OP-88003 專屬連接器（AUX POWER） × 2 | |||
電壓輸入 | 輸入種類 | ±100 V、±50 V、±20 V、±10 V、±5 V、±2 V | ||
最大輸入電壓 | ±700 V*3 | |||
數字濾波器 | 平均次數1 次至128 次（自動選擇） | |||
輸入耦合 | DC、AC | |||
共模干擾抑制比 | 80 dB 以上（DC 至60 Hz 時） | |||
殘余干擾電平 | 0.02% of F.S. LPF 1.5 kHz（200 μs/S，數字濾波器ON 時） 0.05% of F.S. LPF PASS 時 | |||
測量范圍 | 脈沖頻率 | 可測量范圍: 0.05 Hz 至16000.00 Hz, 顯示分辨率: 0.01 至1.00 Hz（根據頻率自動選擇） | ||
脈沖計數 | 可測量范圍: 0 至65000 次計數/ 采樣周期, 顯示分辨率: 1 次計數 | |||
±100 V | 可測量范圍: -110.000 V 至+110.000 V, 顯示分辨率: 5 mV | |||
±50 V | 可測量范圍: -55.000 V 至+55.000 V, 顯示分辨率: 2 mV | |||
±20 V | 可測量范圍: -22.000 V 至+22.000 V, 顯示分辨率: 1 mV | |||
±10 V | 可測量范圍: -11.0000 V 至+11.0000 V, 顯示分辨率: 0.5 mV | |||
±5 V | 可測量范圍: -5.5000 V 至+5.5000 V, 顯示分辨率: 0.2 mV | |||
±2 V | 可測量范圍: -2.2000 V 至+2.2000 V, 顯示分辨率: 0.1 mV | |||
測量準確度 | 脈沖頻率 | ±0.07% of rdg ±0.01 Hz（20 Hz 至15 kHz、20 ms/S，數字濾波器ON 時） | ||
電壓輸入 | ±0.1% of F.S. | |||
耐電壓 | 輸入?系統總線/ 接地間 | 2200 VAC（50/60 Hz）1 分鐘 | ||
連接器類型 | 絕緣型BNC 連接器 | |||
輸入阻抗 | 1 MΩ ±1%、約30 pF | |||
緩沖存儲器 | 16 M 數據*4 | |||
預熱時間 | 30 分鐘以上 | |||
最大容許對地電壓 | 使用1:1 耐壓探針OP-35409 時 測量端子、GND 端子 300 Vrms（CAT Ⅱ） | |||
額定值 | 功率消耗 | 4 W 以下（包含傳感器用電源OP-88003） | ||
環境抗耐性 | 絕緣電阻 | 500 VDC 10 MΩ 以上 | ||
環境溫度 | 0 至+40° C | |||
相對濕度 | 10% 至85%RH（無凝結） | |||
重量 | 約270 g | |||
*1 上述規格為23° C ±3° C 環境下，經過預熱時間并完成零點調整時的值。 | ||||
型號 NR-C512*1 圖像 技術規格(PDF) 協議 適用協議 CAN Ver2.0B 支持物理層 High speed ：ISO11898 通信速度 High speed ：60 kbps 至1 Mbps 端口 端口數 1 個端口*2 形狀 D-sub9 針 公 最大信息數/最大信號數 128 信息/ 端口、512 信號/ 端口 采集周期 最快采樣周期200 μs CAN 總線用電源 High speed ：由內部供應5 V 內置終端電阻 High speed ：120 Ω × 2 點（可通過DIP 開關選擇有無） 手動收發 指定信息ID、數據發送、接收 耐電壓 測量輸入端子-系統母線之間 300 VAC（50/60 Hz）1 分鐘 額定值 功率消耗 1.6 W 以下 環境抗耐性 環境溫度 0° C 至+40° C 相對濕度 10% 至85%RH（無凝結） 重量 約150 g *1 High speed 和Single wire 無法同時使用。 型號 NR-EN16 圖像 技術規格(PDF) 連接目標設備 DL-EN1（連接傳感器：GT2 系列、GT 系列、IL 系列、IG 系列、IB 系列、IX 系列、SK 系列、FD-M(H) 系列、FD-S 系列） *1 連接目標設備識別 自動識別或指定IP 地址手動識別 通信協議 支持Ethernet TCP/UDP 通信、 接口 Ethernet 100Base-TX（支持AUTO-MDI/MDIX） 1 個端口*2 通道數 高達16 ch（因所連接設備而異） 采集周期 最快采樣周期1 ms（1 kHz）至60 s 緩沖存儲器 8 M 數據*4 傳感器用電源輸出 功能 ? 從電源輸出連接器（4 極端子臺）輸出（輸出ON/OFF 設定切換式） 消耗功率 1.6 W 以下*5 使用環境溫度 0 至+40° C 使用環境濕度 10% 至85%RH（無凝結） 重量 約150 g（包含OP-88513 ：NR-EN16 電源端子臺約10 g） *1 DL-EN1 可連接多個傳感器。可連接的傳感器數量受DL-EN1 限制。 型號 NR-XTH08T 圖像 技術規格(PDF) 輸入方式 絕緣單端輸入 CH 間、外殼、其他模塊（系統）－輸入CH 間絕緣 輸入通道數 8 ch*1 輸入連接器類型 微型熱電偶連接器（通用型） 測量周期 最快采樣周期10 ms（100 Hz）至1 hCAN 數據采集模塊
Single wire ：SAE J2411
Single wire ：20 kbps 至83.3 kbps
Single wire ：需要外部電源+6.5 至+18 V 100 mA
Single wire ：9.1 kΩ
*2 最大加裝時8 個端口（連接8 臺模塊，使用 NR-X100 時），4 個端口（連接4 臺模塊，使用NR-500 時）。
每組NR-X100 和NR-XR01 最多可連接4 臺模塊（由5 臺以上的NR-XR01 構成時，每組最多可連接2 臺模塊），所有組合計最多8 臺模塊。Ethernet 數據采集模塊
一臺LK-G5000 系列、CL-3000 系列、LJ-V7000 系列、LJ-X8000 系列、LS-9000 系列的NR-EN16 僅可連接一臺上述設備
BOOTP/DHCP 客戶端（支持上述連接目標設備）
帶連接傳感器間通信實際效率顯示功能*3
? 輸出電壓：24 VDC ±10%
? 額定電流：最大0.6 A（0.3 A/0.6 A 設定切換式）
? 內置過電流保護功能：自動恢復，保護電流值0.35 A（typ）/0.70 A（typ）切換式
? 二級電源（符合CSA C22.2 No. 223/UL 1310 標準）
? 傳感器用電源- 系統總線間不絕緣
*2 最大加裝時18 個端口（連接18 臺模塊，使用NR-X100 時）、4 個端口（連接4 臺模塊，使用NR-500 時），使用NR-X100 時，每組 NR-X100 和NR-XR01 最多可連接4 臺模塊，各個組合計最多18 臺模塊。
*3 實際效率取決于連接傳感器及通信狀況。
*4 通過NR-X100 使用時，會受到NR-X100 緩沖存儲器的限制。
*5 使用電源輸出功能時，不論實際電源輸出量（負載）如何，模塊消耗功率都按以下方式計算。設定0.3 A 輸出時10.0 W，設定0.6 A 輸出時20.0 W，電源輸出功能通過模塊主機上的開關設定。耐環境溫度測量模塊
