歐姆龍ZR-RX25多通道數據記錄儀介紹：歐姆龍ZR-RX25數據記錄儀同時可檢測 10 通道絕緣測量。采用小型、可放心測定的全頻道絕緣輸入方式。可進行電壓/溫度/濕度/脈沖/邏輯的多元輸入。ZR-RX25數據記錄儀 每個通道均配備自己的隔離電路，以消除內部通道噪聲干擾。 Delta-Sigma A/D 轉換器還可提高抗噪性能。10 ms 高速采樣，安全環內存捕獲，內部大容量 2 GB 閃存 PC
歐姆龍ZR-RX25多通道數據記錄儀介紹：
歐姆龍ZR-RX25數據記錄儀同時可檢測 10 通道絕緣測量。采用小型、可放心測定的全頻道絕緣輸入方式?？蛇M(jìn)行電壓/溫度/濕度/脈沖/邏輯的多元輸入。ZR-RX25數據記錄儀 每個通道均配備自己的隔離電路，以消除內部通道噪聲干擾。 Delta-Sigma A/D 轉換器還可提高抗噪性能。10 ms 高速采樣，安全環內存捕獲，內部大容量 2 GB 閃存
PC 兼容 (Windows 7)，通過 USB 連接與 PC 連接非常方便。

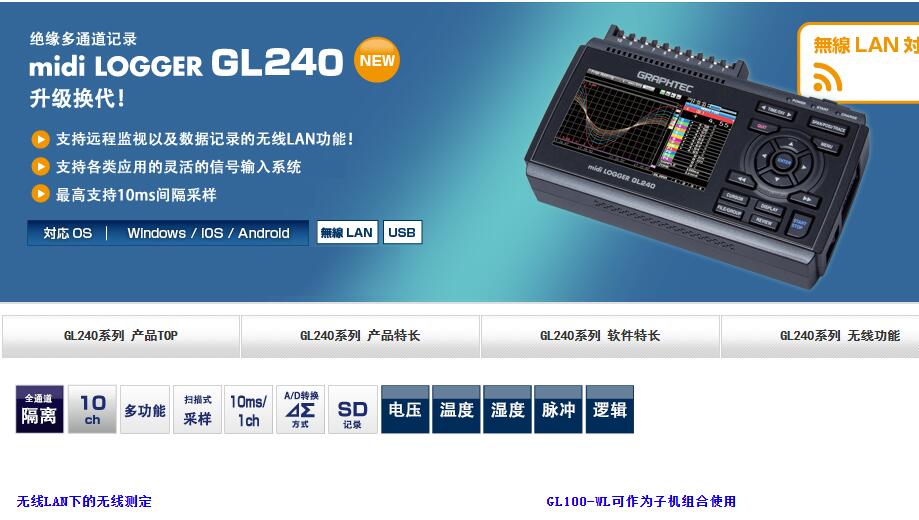

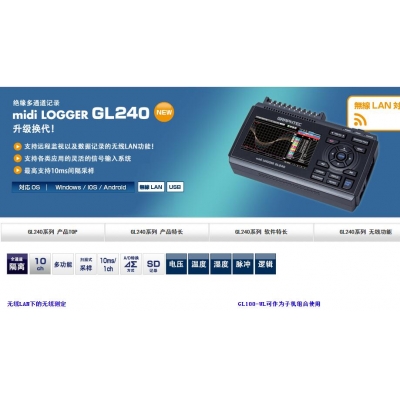

歐姆龍ZR-RX25數據記錄儀型號已經停產了，新代替型號GL240,代替的號是GL240記錄儀，大的區別于于通道大輸入100V，標配4G SD存儲卡，方便數據存儲和數據導出，全新圖技GL240溫度記錄儀具有無線通訊功能，可以和GL100、電腦等終端直通過無線通訊。圖技GL240溫度記錄儀標配10通道，采用外置SD卡存儲大支持32G存儲卡，具體詳細請咨詢代理商上海增駿實業有限公司。
歐姆龍ZR-RX25數據記錄儀技術參數：
型號 | ZR-RX25A | ||
輸入方式 | 所有通道絕緣輸入 | ||
輸入端子形狀 | M3螺釘式端子 | ||
模擬量輸入通道數 | 10CH | ||
采樣周期 | 10ms (1CH使用時)～1h | ||
A/D分辨率 | 16bit | ||
A/D轉換方式 | ΔΣ方式 | ||
測量范圍 | 電壓 | 20、50、100、200、500mV、1、2、5、10、20、50V、1-5V F.S. | |
溫度 | 熱電偶 | K、J、E、T、R、S、B、N、W (WRe5-26) | |
測溫電阻 | - | ||
濕度 | 0～ (電壓0～1V比例換算) *3 | ||
外部輸入 | 數字輸入 | 邏輯輸入4CH或脈沖輸入4CH的選擇方式*4、*5 | |
報警輸出 | 4CH (開路集電極輸出) | ||
各種功能 | 觸發功能 | 外部觸發輸入 (1CH)、輸入信號電平、時刻、時間 | |
過濾功能 | Off、Line、5Hz、50Hz、500Hz Off、2、5、10、20、40次(移動平均) | ||
運算功能 | 統計運算*6：平均值、峰值、大值、小值、有效值(多可同時設定2個運算) | ||
PCI/F | 種類 | USB1.1 (FULL SPEED) | |
功能 | 以太網 | - | |
USB | 至計算機的實時數據傳送 | ||
存儲裝置 | 本體內置 | 閃存：約4GB | |
外置 | U盤*7 | ||
顯示 | 4.3英寸彩色液晶(WQVGA：480 × 272像素) | ||
使用環境 | 0～45℃、5～85%RH(蓄電池驅動時：0～40℃、蓄電池充電時：15～35℃) | ||
耐振動 | 與汽車零部件第1種A種相當 | ||
電源電壓 | AC適配器：AC100～240V/50～60Hz*8、DC驅動：8.5V～24V | ||
消耗功率 | 29VA (使用AC適配器時) | ||
質量 | 約520g(不含蓄電池、AC適配器) | ||
外形尺寸 | 194 × 117 × 42mm | ||
附件 | 用戶手冊、應用光盤(CD-ROM)、AC適配器/AC電纜 | ||
*1. 測溫電阻體為非絕緣
*2. 相同通道的BNC端子和M3螺釘式端子無法同時使用。
*3. 需使用濕度傳感器ZR-XRH1。
*4. 需使用邏輯報警電纜ZR-XRL1。
*5. 脈沖輸入為轉速模式、累計模式、瞬時模式的切換方式。
*6. 實時及光標間（播放時）
*7. 1個文件多2GB （外接時因使用存儲器而異）
*8. 標配的電源導線為AC100V用（日本規格）。
測量精度
項目 | ZR-RX45/ZR-RXS25 | ||
電壓 | ±0.1% of F.S. | ||
溫度*1 | 熱電偶 | 測量溫度范圍(℃) | 測量精度 |
R/S | 0≦TS≦100 | ±5.2℃ | |
100≦TS≦300 | ±3.0℃ | ||
R：300＜TS≦1600 | ±(0.05%of rdg+2.0℃) | ||
S：300＜TS≦1760 | ±(0.05%of rdg+2.0℃) | ||
B | 400≦TS≦600 | ±3.5℃ | |
600＜TS≦1820 | ±(0.05%of rdg+2.0℃) | ||
K | -200≦TS≦-100 | ±(0.05%of rdg+2.0℃) | |
-100＜TS≦1370 | ±(0.05%of rdg+1.0℃) | ||
E | -200≦TS≦-100 | ±(0.05%of rdg+2.0℃) | |
-100＜TS≦1370 | ±(0.05%of rdg+1.0℃) | ||
T | -200≦TS≦-100 | ±(0.1%of rdg+1.5℃) | |
-100＜TS≦800 | ±(0.1%of rdg+0.5℃) | ||
J | -200≦TS≦-100 | ±2.7℃ | |
-100＜TS≦100 | ±1.7℃ | ||
100＜TS≦1100 | ±(0.05%of rdg+1.0℃) | ||
N | 0≦TS≦1300 | ±(0.1%of rdg+1.0℃) | |
W | 0≦TS≦2000 | ±(0.1%of rdg+1.5℃) | |
注：使用環境23℃±5℃
電源接通后旋轉30分鐘以上
采樣1s/濾波器ON （10）
GND接地/使用熱電偶為T ： 0.32φ，
其它： 使用了0.65φ時
測量電阻僅支持ZR-RX45
PC軟
項目 | PC軟件 ZR-SX10 | 標準PC軟件 |
Wave Inspire RX | Smart Viewer RXW | |
適用記錄儀 | ZR-RX25/RX45/RX70/RX20/RX40 | ZR-RX25/RX45/RX20/RX40 |
對應OS | Windows XP/Windows Vista/Windows 7 | |
CPU | Intel 兼容處理器 1GHz以上 Atom不屬于動作 | Pentium 4 2.0GHz 以上 Atom不屬于動作保證對象 |
內存 | Windows XP: 512MB以上 | 512MB以上(建議為1GB以上) |
顯示器 | 分辨率1024 × 768以上， | 分辨率1024 × 768以上 |
適用接口 | USB、LAN | |
標準功能 | 保存數據的查看、實時PC數據收錄、本體設定、CSV文件轉換功能 | |
波形操作 | 基于鼠標與圖標的波形直接操作、選擇波形 | 基于圖標的CH個別標尺變更 |
波形顯示 | 基于多個圖表窗口顯示、X-Y顯示、FFT顯示、列表視圖的波形 | 單窗口顯示、受限的X-Y顯示、 |
設定功能 | 高級通道組合功能、高級列表視圖設定功能、記錄儀本體設定功能 | 通道分組功能、記錄儀本體設定功能 |
外部采樣 | - | 對應(可進行設定及顯示) |
收錄數據 | 二進制格式(獨立格式)：含有收錄數據及圖表等圖像顯示內容而保存 | |
其它 | 光標功能、指令輸入功能、Excel傳送功能 | |
