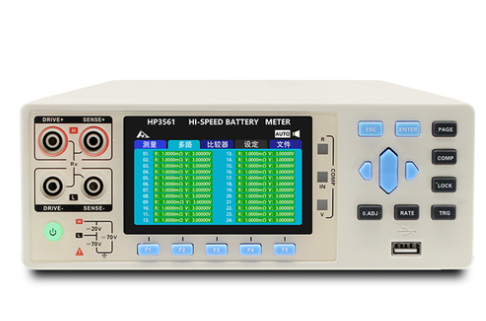

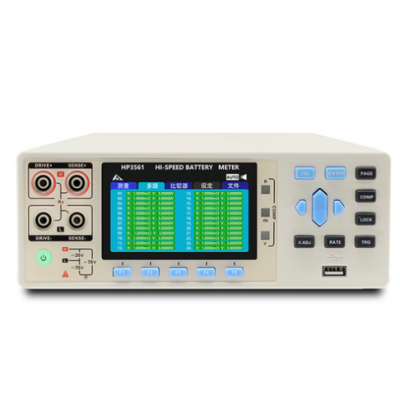

HP3561多路高精度電池內阻測試儀概述HP3561高精度電池內阻測試儀是為電池工業的新測量要求而設計的。適用于低電阻電池，大容量鋰電池包和生產線上的快速產品分類。HP3561能夠提供 0.01 mΩ的高分辨率，最大測試電壓為20V，最低反饋時間15mS。配備了標準特性RS232接口和HANDLER接口，具有電池自動測量功能。 HP3561多路高精度電池內阻測試儀特性? 最高測試電壓達到
HP3561高精度電池內阻測試儀是為電池工業的新測量要求而設計的。適用于低電阻電池，大容量鋰電池包和生產線上的快速產品分類。HP3561能夠提供 0.01 mΩ的高分辨率，最大測試電壓為20V，最低反饋時間15mS。配備了標準特性RS232接口和HANDLER接口，具有電池自動測量功能。
? 最高測試電壓達到20V，精度0.01%，應用于電池包的性能測試
? 內阻范圍0.01mΩ~3.1Ω；精度0.5%
高速采樣測試，最低反饋時間為15ms，適用于生產線上的快速分類
最高測試電壓達到20V，應用于電池包的性能測試
高分辨率電阻和電壓
抗干擾能力強
支持U盤導出數據
最大測試速度能夠達到66次/秒
HP3561多路電阻測試儀將多路掃描單元集成在儀器內部，具有掃描速度快，抗干擾能力強，開關壽命長的優勢；使用更加方便，功能更加強大。
HP3561多路測試儀既可以單路測試又可以多路測試，單卡12路四端測試，雙卡24路四端測試。
高精度鋰電池內阻，電壓檢測
配套自動測試設備完成電池內阻+電壓的自動檢測
電池的劣化狀態和壽命評估
超級電容的ESR測試
型 號 | HP3561 |
顯 示 | 3.5英寸 TFT-LCD顯示 |
測試參數 | 交流電阻，直流電壓 |
內阻精度 | 0.5% |
內阻范圍 | 0.01mΩ ~3.1Ω |
電壓精度 | 0.01% |
電壓范圍 | 0.1mV~20.0000V |
信號源 | 測量電流頻率：1kHz；開路電壓：7V；測試電流:<10mA |
量 程 | 2檔不同量程300mΩ，3Ω；全量程自動或手動測試模式 |
測試速度 | 66 次/秒，30 次/秒，10 次/秒，3 次/秒 |
校 正 | 全量程內短路清零 |
比較器 | 30組記錄，4檔分選，檔計數 |
觸發器 | 內部觸發(Internal)、手動觸發(manual)、外部觸發(external) |
接 口 | RS-232C接口，外部IO接口，LAN接口（選配） |
電 源 | 電壓：198VAC~250VAC；頻率：50Hz/60Hz；額定功率：10VA |
尺 寸 | 325 mm*215 mm*96 mm；重量：3kg |
附 件 | PB36頭、CHT9363A、CHT9800、電源線；CHT934X-12-1.5m（僅HP3561多路測試儀） |
