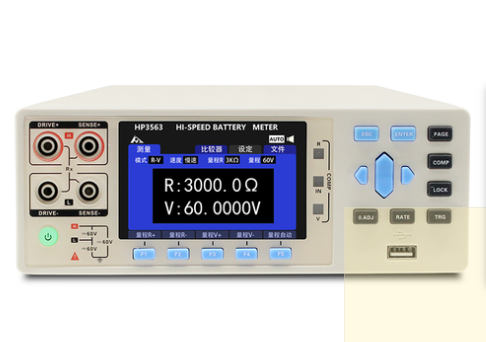

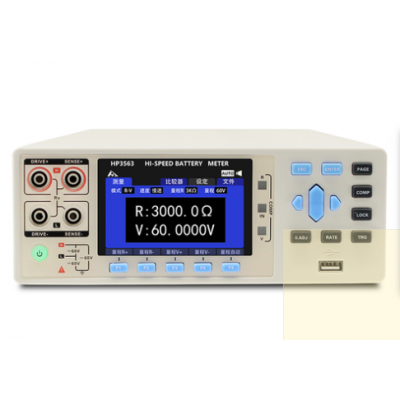

HP3563多路電池測試儀概述HP3563/A-12H/24H多路電池測試儀可迅速完成最大24路電池的內阻和電壓分選測試，基于經典型CHT3563完全相同的測試電路，該款設備的測試速度和精準性在業內處于領先地位，是自動化測試配套廠家的理想配套工具。HP3563/HP3564系列是一種高精度、寬量程，采用高性能微處理器控制的電池內阻測試儀。無論是趨向大型化低阻化的鋰電池，還是高電壓應用增長中的電池組
HP3563/A-12H/24H多路電池測試儀可迅速完成最大24路電池的內阻和電壓分選測試，基于經典型CHT3563完全相同的測試電路，該款設備的測試速度和精準性在業內處于領先地位，是自動化測試配套廠家的理想配套工具。
HP3563/HP3564系列是一種高精度、寬量程，采用高性能微處理器控制的電池內阻測試儀。無論是趨向大型化低阻化的鋰電池，還是高電壓應用增長中的電池組，面對不斷發展的電池生產行業，該儀器能同時高速檢查內部電阻(IR)和電池電壓(OCV)。該產品分辨率高、穩定性好、測試周期短、外形精致、功能強 大、接口豐富、適用于產品研發和自動化產線。
既可以單路測試又可以多路測試，單卡12路四端測試，雙卡24路四端測試
? 最高測試電壓可達1000V
內阻最小分辨率0.1μΩ，電壓最小分辨率10μV
最小測試周期僅需10mS
標配各種接口適用于自動化測試設備
抗干擾能力強
交流四端子法，高精度測低電阻
具有自動測試功能
HP3563/A多路電阻測試儀和HP3563/A同樣的測試范圍和精度，適合多點位，多通道測試場合。標配RS232/RS485/LAN通訊接口和I/O接口，特別適合配套自動化設備完成自動測試。HP3563/A多路既可以單路測試又可以多路測試，單卡12路四端測試，雙卡24路四端測試。
| 信號 | 通道 | 適用范圍 | 性能特點 | |
| CHT3563/A/B/CHT3564 | 單路 | 通用 | 單路測試，適用各種規格電池 | |
| CHT3563/A-12HM | MOS管 | 12路 | 單體電芯 | 掃描速度快，MOS管耐用 |
| CHT3563/A-12HD | 繼電器 | 串聯電池組 | 速度稍慢，耐壓高 | |
| CHT3563/A-24HM | MOS管 | 12路 | 單體電芯 | 掃描速度快，MOS管耐用 |
| CHT3563/A-24HD | 繼電器 | 串聯電池組 | 速度稍慢，耐壓高 | |
型 號 | HP3563 | HP3563A | HP3563B | HP3564 | |
顯 示 | 3.5英寸 TFT-LCD顯示 | ||||
測試參數 | 交流電阻、直流電壓 | ||||
內阻 | 基本精度 | 0.30% | |||
范 圍 | 0.1μΩ ~3kΩ | ||||
電壓 | 基本精度 | 0.01%+0.001%FS | |||
范 圍 | 10μV~60V | 10μV-300V | 10μV-800V | 10μV-1000V | |
信號源 | 測量電流頻率：1kHz±0.2Hz；開路電壓：<5V；測試電流：<100mA 交流電阻、直流電壓 | ||||
量 程 | 3mΩ,30mΩ,300mΩ,3Ω,30Ω,300Ω,3kΩ；7檔全量程自動或手動測試模式 | ||||
測試速度 | 100次/秒，50 次/秒，20 次/秒，3 次/秒 | ||||
校 準 | 全量程內短路清零 | ||||
比較器 | 30組記錄，4檔分選，檔計數 | ||||
其他功能 | 數據導出,儲存在U盤中 | ||||
觸發模式 | 內部觸發、手動觸發、外部觸發、總線觸發、自動觸發 | ||||
接 口 | 外部I/O接口、RS-232/485接口 、以太網接口 、U盤接口 | ||||
電 源 | 電壓: 100VAC~256VAC；頻率: 50Hz~60Hz | ||||
額定功率 | 15VA | ||||
尺 寸 | 325 mm*215 mm*96.5 mm | ||||
重 量 | 3 kg | ||||
附 件 | CHT9363A、CHT9800、PB36頭、電源線；CHT934X-12-1.5m（僅CHT3563/A多路測試儀） | ||||
